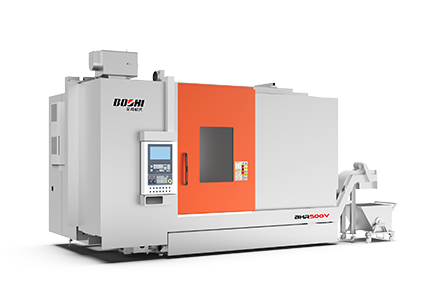

BHR500V卧式车铣复合加工中心接纳卧式对列双主轴结构，， ，上刀架为回转B轴，， ，下刀架（选配）为卧式伺服刀架，， ，具有4轴（选配5轴）联动功效、车铣复合、高速高精度等特点。。。。。。。
装备用于对重大轴类零件等细密车、铣复合加工，， ，普遍应用于船舶、汽车、模具等制造业，， ，特殊适合能源、油气、挤出机螺杆、塑料机械、曲轴及通用加工领域，， ，为用户提供客户化的加工计划。。。。。。。
产品特点：
1.通过有限元剖析设计，， ，包管整机结构紧凑、刚性高；； ；
2.C1/C2/B轴均接纳内装直驱电机，， ，具有精度高、响应快等特点；； ；
3.接纳正交设计结构，， ，最大化Y轴加工规模；； ；
|
项目 |
单位 |
规格参数 |
|
|
加工规模 |
床身上的回转直径 |
mm |
φ600 |
|
最大加工直径（上刀塔） |
mm |
φ500 |
|
|
最大加工长度 |
mm |
1000 |
|
|
行程 |
X1轴 |
mm |
535 |
|
X2轴 |
mm |
220（选配） |
|
|
Z1轴 |
mm |
1100 |
|
|
Z2轴 |
mm |
1050（选配） |
|
|
W轴(第2主轴或选配尾座) |
mm |
1100 |
|
|
Y轴(上刀塔) |
mm |
230(±115) |
|
|
B轴 |
deg |
-30°— +210° |
|
|
C轴 |
deg |
旋转轴 |
|
|
进给 |
快速进给速率X1 Z1Y轴 |
m/min |
48 |
|
W轴 |
m/min |
32 |
|
|
B轴 |
r/min |
40 |
|
|
C轴 |
r/min |
80 |
|
|
第１主轴 第2主轴 |
卡盘尺寸 |
inch |
8 |
|
转速 |
r/min |
max 4500 |
|
|
主轴鼻端 |
- |
A2-6 |
|
|
上刀塔 |
刀具形式 |
|
HSK-T63 |
|
铣主轴转速 |
r/min |
max 12000 |
|
|
中心出水压力 |
MPa |
2.4 |
|
|
刀库 |
刀柄形式 |
|
HSK-A63 |
|
刀具收纳把数 |
把 |
24 |
|
|
最大刀具重量 |
Kg |
8 |
|
|
最大刀具长度 |
mm |
300 |
|
|
NC装置 |
SIEMENS 828D |
|
828D |
|
机床总重 |
|
Kg |
13500 |
